Stollen
Die durch die über- und untertägige bergmännische Gewinnung von Bodenschätzen entstandenen Grubenbaue stellen heutzutage hohe Ansprüche an die Geländeoberfläche. Aufgrund der zunehmenden intensiveren Nutzung der Tagesoberfläche sind diese Problemstellungen ordnungsgemäß nach den gesetzlichen Vorgaben zu lösen.
Zu diesen Relikten des in den letzten 1.000 Jahren umgegangenen Bergbaus zählen sogenannte Stollen.
Was sind Stollen und wozu dienten / dienen sie

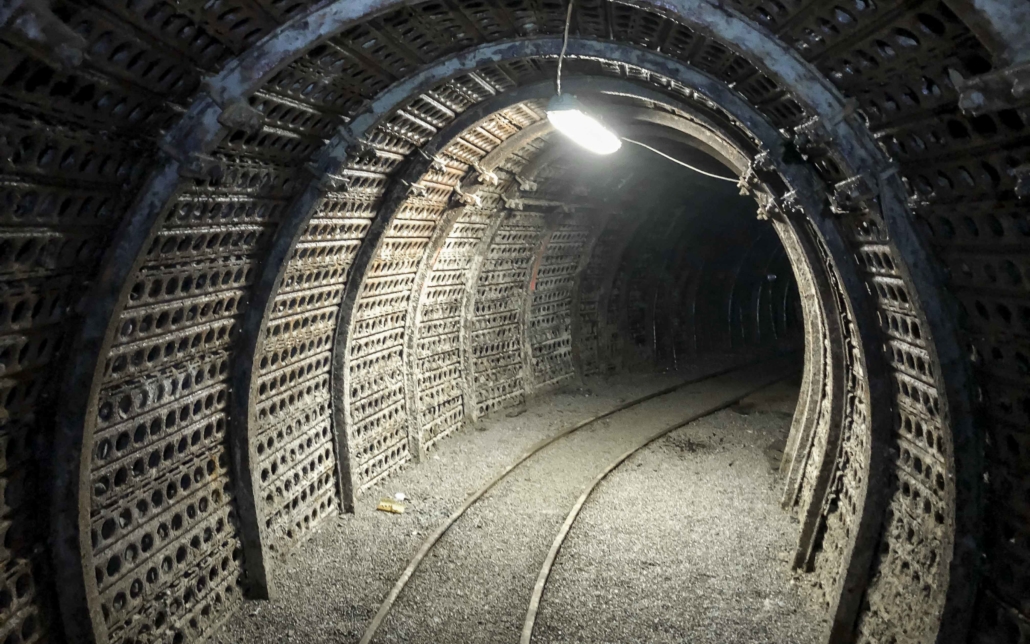

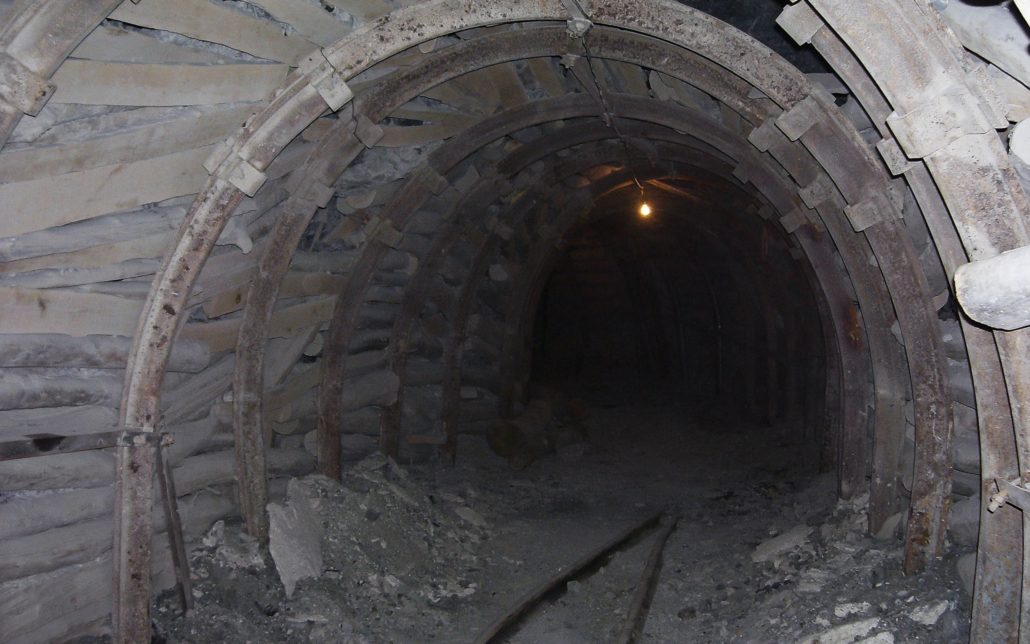

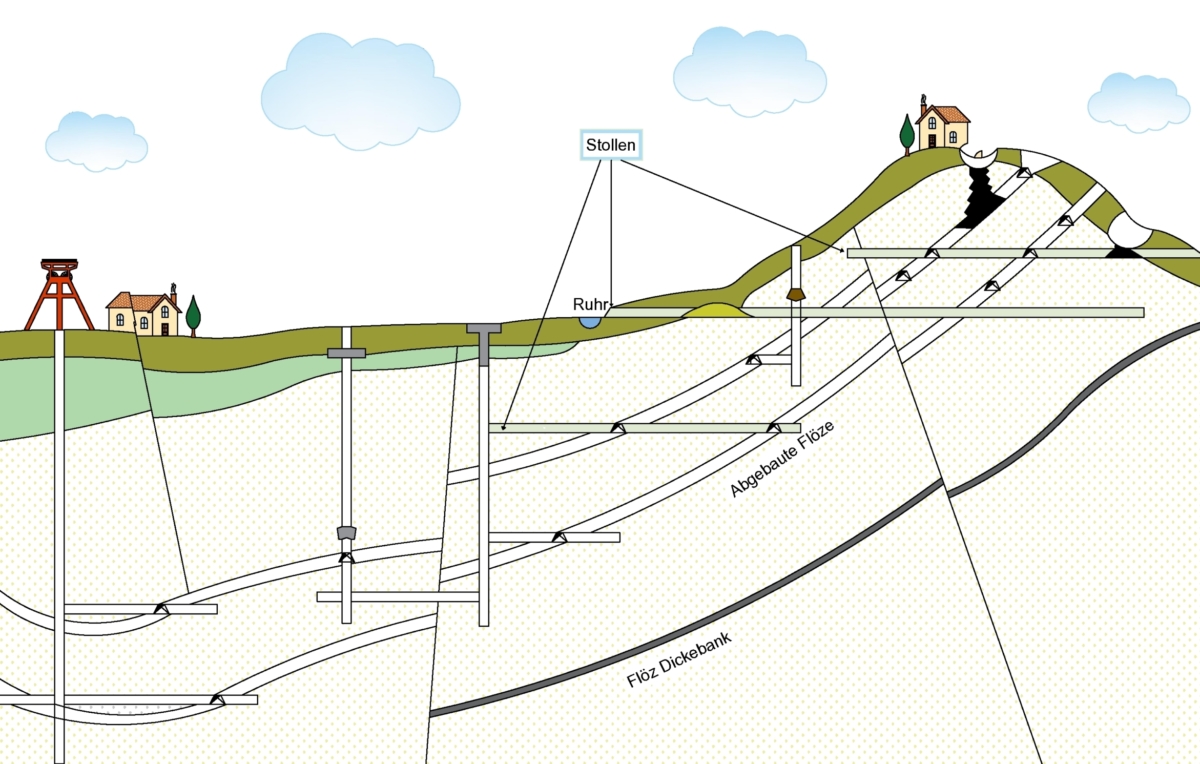

Stollen sind untertägige bergmännisch aufgefahrene Strecken zum Zweck der Auffindung und Gewinnung von Rohstoffen und der Wasserführung mit einer Neigung zwischen 0° und 18° (0 und 20 gon). Dabei wird zwischen Stollen ohne Ausbau und mit Ausbau unterschieden. Stollen mit Ausbau können Holzausbau (deutscher, polnischer und schwedischer Türstock), Stahlausbau (starrer und nachgiebiger Stahlausbau), Betonausbau und Mauerwerksausbau besitzen (Natursteine, Ziegelsteine).
Jede Ausbauart bringt im Hinblick auf die Standsicherheit des Stollens Vor- und Nachteile mit sich, die bei der Standsicherheitsbeurteilung zu beachten sind. Im Altbergbau dienten z.B. Erbstollen zur Entwässerung, als auch zur Bewetterung der Grubenbaue und Abbaubereiche und zum Material- und Personentransport sowie zur Prospektion der Lagerstätte.
Bei der geotechnisch-markscheiderischen Untersuchung und Bewertung von Altbergbau ist heute noch die dauerhafte Funktionalität von wasserführenden Stollen zu berücksichtigen. Damit wird Entwässerung der Grubenbaue gewährleistet mittels der Einleitung des Grubenwassers über das Stollenmundloch in die Vorflut. Hierdurch soll ein Rückstau des Grubenwassers in die ehemaligen Abbaue verhindert werden.
Unsere Leistungen
- Grundlagenermittlung durch historische Recherche inklusive Grubenbildeinsichtnahme unter Berücksichtigung von bergbaubezogenen Erkenntnissen und anschließende Risikoabschätzung und -bewertung
- Stollenbefahrungen durch qualifizierte Experten zur Standsicherheitsbeurteilung
- Erarbeitung eines Erkundungskonzepts zur Ermittlung der genauen Lage und des Zustands des Stollens sowie eines Sicherungskonzepts
- Erstellung von Ausschreibungsunterlagen für die Leistungen der Erkundungs- und Sicherungsarbeiten
- Fachgutachterliche Begleitung der Ausführung der Erkundungs- und Sicherungsarbeiten in Rahmen einer Fachbauleitung
- Erstellung von Zwischen- und Abschlussgutachten
- Mitwirken bei der Erlangung von behördlichen Genehmigungen
- Erarbeiten von Sicherungen bei untertägigen Besucherstollen und Besucherbergwerken
- Monitoring und periodische Kontrollen während und nach der Sicherung
- Regelmäßige Sicherheitsbefahrungen von Besucherstollen und Besucherbergwerken
Welche Gefahren können durch Stollen entstehen?
Nicht standsichere Stollen stellen u.a. im Altbergbau ein hohes Risikopotential für die Tagesoberfläche dar. Durch das Zubruchgehen von Stollen entstehen Gefahren in Form von Tagesbrüchen, Mundlochverbrüchen und/oder Senkungen an der Tagesoberfläche. Darüber hinaus können Stollen Strömungswege sein durch die Grubengase verschleppt werden können und an der Tagesoberfläche austreten. Die Beurteilungs- und Sicherungs-/Verwahrungsprinzipien gelten auch für bergmännisch angelegte Tunnel und Luftschutzanlagen.
Die geotechnisch-markscheiderische Untersuchung von Stollen im Altbergbau erfolgt in Abhängigkeit von einer Vielzahl verschiedener, teilweise länderspezifischer Rechtsvorschriften und Richtlinien, daher erfordert sie ein spezifisches Fachwissen. Die montantechnische Untersuchung von Stollen, z.B. in Form von Bohrarbeiten und/oder Stollenbefahrungen durch qualifizierte Sachverständige, ist maßgebend für die Auswahl des geeigneten Sicherungs- bzw. Verwahrungsverfahrens.
Nach einer fachgerechten Sanierung können aufgegebene Grubenbaue z.B. touristisch in Form von Besucherbergwerken nachgenutzt werden. Durch ein erfahrenes Ingenieurteam bestehend aus öffentlich bestellten und vereidigten Sachverständigen ist es uns möglich, komplexe Aufgaben in Zusammenhang mit Stollen und Luftschutzstollenanlagen fach- und zeitgerecht zu lösen.
Wir betrachten jedes Projekt als einzigartig, sodass kundenorientierte und projektbezogene Lösungen erarbeitet werden. Durch ständige Weiterbildung bieten wir innovative, als auch effiziente, aber auch wirtschaftliche Problemlösungen in Abhängigkeit von der gegenwärtigen und der geplanten Nutzung der Tagesoberfläche, die dem Stand der Technik entsprechen.
